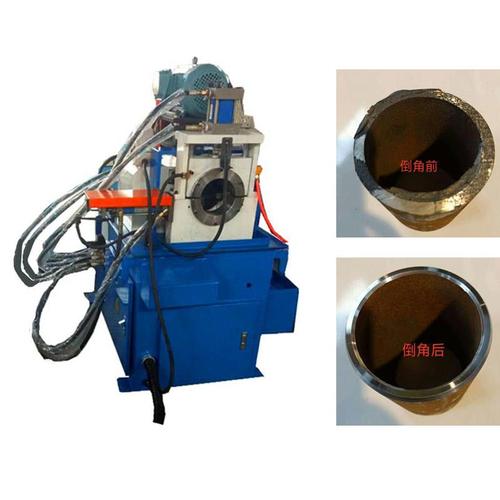

圓管液壓雙頭倒角機械的技術領域,涉及全自動倒角機用刀盤裝置. 刀盤上有刀架、刀片組成。刀盤上可安裝三把刀具：內、外角刀及平頭刀具。內、外角刀具是同帶有靠模衡反轉裝置的刀架及刀片組成，可跟據管的大小及厚度調整;刀片為可換位的機加工硬質合金三角刀片，緊靠著管內壁旋轉、帶動倒表里角刀進行倒棱，加工基準與測量基準一致，保證了切削后表面光滑、外棱倒視點為30度或45度。

　　雙頭倒角機樣板尺度的確認，以直徑80mm的焊管為例，刀具選用14X14X75mm的高速鋼刀具，刀尖角為45度，考慮刀具的使用壽命，對倒棱刀各部分尺度作規定，這樣，刀刃長度L=8sin45度=5.0mm。此種倒角的方法，刀盤結構簡略，體積小，適合于小直徑焊管的表里倒角，因表里同時倒角，減少了切削過程的轟動，操作便利。

　　雙頭倒角機夾具使用圓弧型夾具，圓管被夾緊時，幾乎在整個圓周上，遭到均勻的壓力、變形得到了控制、作用良好。還經過調整定位擋管器，使夾緊點距管端被加工面的間隔比原規劃減小了，提高了穩定性和穩定的可靠性。
